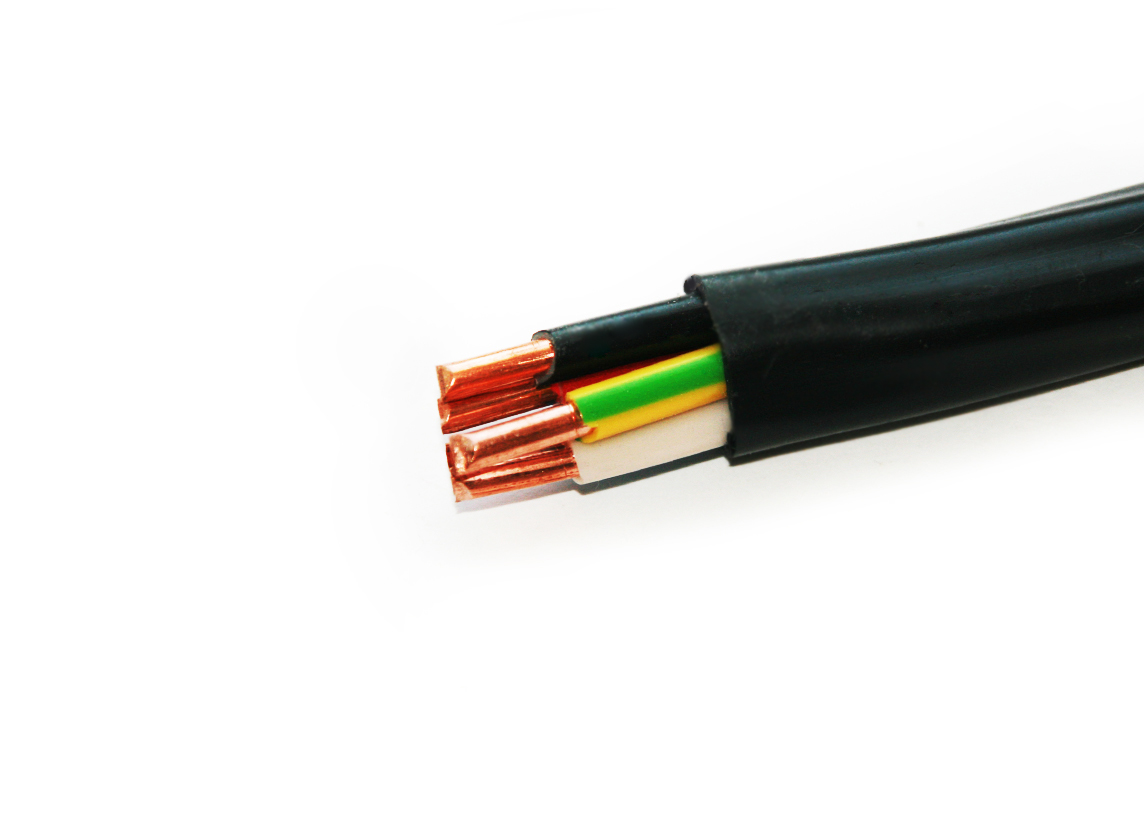

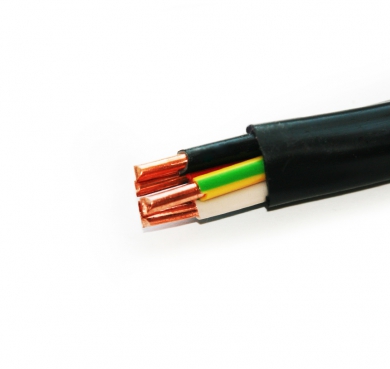

ВВГ Пнг 5*4,0(ГОСТ) (бухта 10м)

Цена:
2500.-
Добавить в корзину
Max нагрузка  32 А
Max напряжение 660 Вольт
Количество жил 5
Сечение жилы  4
Количество метров в бухте  10
Применение  Кабели применяются для прокладки одиночных линий в кабельных сооружениях и помещениях.

ВВГ, АВВГ, ВВГ-П, АВВГ-П

Кабели силовые с пластмассовой изоляцией на напряжение 0,66 кВ.

Кабели соответствуют требованиям ГОСТ 31996-2012 (ТУ 16-705.499-2010).

Конструкция:

Токопроводящая жила —  медная, однопроволочная,  круглой формы , 1 или 2 класса по ГОСТ 22483-77. Число жил: 1-5. Четырехжильные кабели могут иметь 3 жилы одинакового сечения и одну жилу меньшего сечения (жилу заземления или нулевую).

Изоляция — из поливинилхлоридного пластиката (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция жил заземления выполняется двухцветной (зелено-желтой), нулевых жил — синего цвета.

Расположение жил в кабеле — изолированные жилы 2-5 жильных кабелей скручены в сердечник. В кабелях марок АВВГ-П, ВВГ-П (плоское исполнение) две или три изолированных жилы уложены параллельно в одной плоскости.

Внутренняя оболочка — из ПВХ пластиката. Накладывается на сердечник с одновременным заполнением наружных промежутков между жилами. В кабелях с медными жилами допускается заполнение наружных промежутков между жилами жгутами из полипропилена или из ПВХ пластиката.

Наружная оболочка — из ПВХ пластиката. В кабелях с токопроводящими жилами сечением до 16 мм² включительно допускается накладывать наружную оболочку одновременно с заполнением наружных промежутков между жилами, при этом внутренняя оболочка не накладывается.

Применение:

Кабели АВВГ, ВВГ предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 660 В и 1000 В номинальной частоты 50 Гц.

Кабели применяются для прокладки одиночных линий в кабельных сооружениях и помещениях.

При групповой прокладке таких кабелей обязательно применение средств огнезащиты.

Технические характеристики:

  • Вид климатического исполнения кабелей по ГОСТ 15150-69 УХЛ и Т, категории размещения 1 и 5,

  • Диапазон температур эксплуатации от -50°С до +50°С,

  • Относительная влажность воздуха до 98% при температуре до +35°С,

  • Длительно допустимая температура нагрева жил кабелей при эксплуатации +70°С,

  • Строительная длина кабелей для номинальных сечений основных жил устанавливается при заказе,

  • Прокладка и монтаж кабелей без предварительного подогрева не ниже -15°С.

Минимальный радиус изгиба при прокладке:

  • Кабелей одножильных — 10 наружних размеров,

  • Кабелей многожильных  — 7,5 наружних размеров.

Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.
Срок службы 30 лет.

Пример максимальной нагрузки:

32 А * 220 В = 7040 Вт

Цена за 1 бухту
