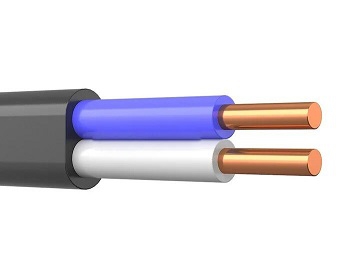

ВВГ нг 2*6 (ГОСТ)
Max нагрузка | 25 А |
Max напряжение | 1000 Вольт |
Количество жил | 2 |
Сечение жилы 4 | 6 |
Количество метров в бухте | 100 |
Применение | Кабели применяются для прокладки одиночных линий в кабельных сооружениях и помещениях. |
ВВГ, АВВГ, ВВГ-П, АВВГ-П
Кабели силовые с пластмассовой изоляцией на напряжение 0,66 кВ.
Кабели соответствуют требованиям ГОСТ 31996-2012 (ТУ 16-705.499-2010).
Конструкция:
Токопроводящая жила — алюминиевая или медная, однопроволочная, круглой формы , 1 или 2 класса по ГОСТ 22483-77. Число жил: 1-5. Четырехжильные кабели могут иметь 3 жилы одинакового сечения и одну жилу меньшего сечения (жилу заземления или нулевую).
Изоляция — из поливинилхлоридного пластиката (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция жил заземления выполняется двухцветной (зелено-желтой), нулевых жил — синего цвета.
Расположение жил в кабеле — изолированные жилы 2-5 жильных кабелей скручены в сердечник. В кабелях марок АВВГ-П, ВВГ-П (плоское исполнение) две или три изолированных жилы уложены параллельно в одной плоскости.
Внутренняя оболочка — из ПВХ пластиката. Накладывается на сердечник с одновременным заполнением наружных промежутков между жилами. В кабелях с медными жилами допускается заполнение наружных промежутков между жилами жгутами из полипропилена или из ПВХ пластиката.
Наружная оболочка — из ПВХ пластиката. В кабелях с токопроводящими жилами сечением до 16 мм² включительно допускается накладывать наружную оболочку одновременно с заполнением наружных промежутков между жилами, при этом внутренняя оболочка не накладывается.
Применение:
Кабели АВВГ, ВВГ предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 660 В и 1000 В номинальной частоты 50 Гц.
Кабели применяются для прокладки одиночных линий в кабельных сооружениях и помещениях.
При групповой прокладке таких кабелей обязательно применение средств огнезащиты.
